Pro-face Italia spa - TOUCH PLC

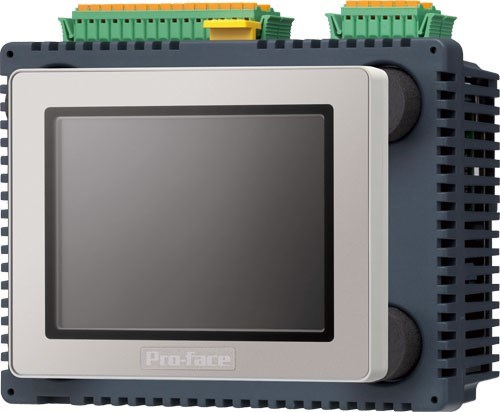

LT4000M: il Touch PLC modulare di Pro-face controllabile anche in mobilità
Sono già trascorsi diversi anni da quando Pro-face ha introdotto sul mercato il concetto del Touch PLC, una prodotto in cui HMI e PLC convivono in una soluzione All-In-One che trova nell’integrazione tra queste 2 parti il suo vero punto di forza.
Il successo della soluzione Touch PLC continua grazie alla nuova generazione di prodotti denominata  LT4000M, in cui il concetto di integrazione si accosta a notevoli doti di modularità e flessibilità oltre che ad accresciute performance.

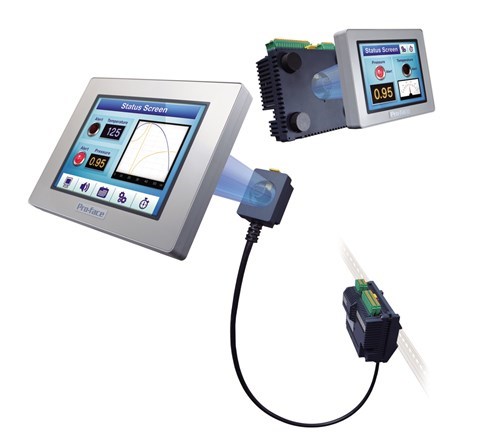

Il sistema è costituito da due distinte unità (display e unità centrale) che semplificano il montaggio venendo ad essere accopiati attraverso un foro di diametro 22mm praticato nella carpenteria. Sono 2 le dimensioni dei display disponibili da 3.5” o da 5.7”, entrambi TFT a 65K colori con risoluzione 320 x 240. L’unità centrale, che ospita l’intelligenza, le morsettiere I/O e il resto della connettività, può anche essere montato su guida DIN all’interno del quadro grazie al cavo di remotazione da 3 o 5 metri che è opzionalmente disponibile.
Ricca la dotazione di I/O on board che include digitali, analogiche e ingressi temperatura oltre che 2 ingressi veloci e 2 uscite a impulsi. La porta CANopen integrata consente la gestione di ulteriori punti di I/O distribuiti e il dialogo con i più svariati dispositivi.
Una porta seriale 232/422/485 (+ una seconda opzionale) e una porta ethernet 10/100 Base-T, consentono la comunicazione simultanea con fino a 4 protocolli di comunicazione con altri PLC e dispositivi in genere. La porta Ethernet consente anche la programmazione del dispositivo e il debug delle applicazioni, oltre che l’instradamento dei dati di processo verso svariate applicazioni su PC. Offre inoltre la remotazione/duplicazione attiva dell’interfaccia grafica su di un PC mediante il tool GP-Viewer e i servizi di FTP e WEB Server.
La remotazione delle pagine grafiche su tablet e smartphone, sia mediante segnale WI-FI che in tecnologia 3G/4G è resa possibile grazie all’utilizzo della già celebre app di Pro-face chiamata RemoteHMI e disponibile sia per ambienti iOS che Android.
Quest’ultima possibilità apre l’LT4000 a interessanti ed inaspettate applicazioni: infatti l’unità centrale, potrebbe essere montata direttamente nel quadro senza il suo consueto display (a questo proposito è disponibile un accessorio che ne consente il montaggio su guida DIN come un normalissimo PLC), perderebbe il suo HMI fisico venendo ad acquisire un HMI virtuale visualizzabile in remoto su un PC su o un qualunque dispositivo mobile. O ancora l’HMI fisico, normalmente non presente, potrebbe essere introdotto sull’unità centrale allo scopo di effettuare quelle impostazioni di macchina che si rendono solo saltuariamente necessarie.

Il software di programmazione è il potente e completo GP-PRO EX che integra editor HMI, logica e configuratore CANopen in un unico pacchetto.
Il programma logico, editabile in linguaggio Ladder o Istruzioni secondo lo standard IEC61131, condivide in modo trasparente i dati della parte HMI e degli eventuali protocolli di comunicazione. L’integrazione dei due ambienti, grafico e logico va ben oltre la sola condivisione del database delle variabili: si passa con estrema disinvoltura dalla programmazione logica all’introduzione degli oggetti grafici nella parte HMI a beneficio di facilità di sviluppo e test.
Un potente tool di simulazione accelera le operazioni di sviluppo e debug offrendo la simulazione della logica, dell’HMI e degli I/O.
